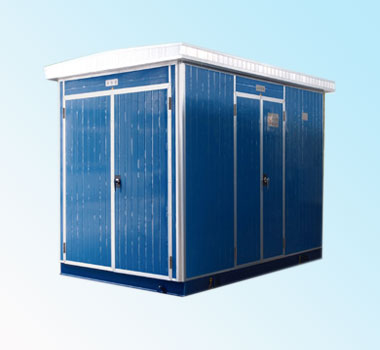

YB-24/0.4（F.R)/T-630高壓/低壓預裝式變電站 |
| |
|
| |
| |
|
技術參數
|
額定電壓
|
高壓側為24kV
低壓側為0.4kV
|
|
額定頻率：
|
50Hz
|
|
主回路額定電流：
|
高壓回路為630A及以下
|
|
低壓回路為1600A及以下
|
|
變壓器額定容量：
|
630kVA
|
|
額定短時耐受電流及時間（kA/s）：
|
低壓主回路：30/1 接地回路20/2s
|
|
額定峰值耐受電流(kA) :
|
低壓主回路：63
|
|
|
接地回路50
|
|
箱體防護等級：
|
IP33
|
|
|
|
|
一．概述
YB-24/0.4高壓/低壓預裝式變電站是將高壓開關設備、配電變壓器、低壓開關設備、電能計量設備和功率補償裝置等設備組合在一個箱體內的配電裝置，占地面積小，成套性強，適用范圍廣等優點。
二、使用環境條件
1 、在超過本技術條件規定的正常的環境條件下使用時，由用戶和制造廠協商。
2 、正常工作條件
a. 周圍空氣溫度： 上限 +40℃， 下限 -35℃。
b. 海拔：設備安裝場所的最大海拔高度1000m。
c. 濕度：空氣相對濕度不大于90%。
三、產品結構特點：
該系列產品的變電站可分高壓室、低壓室、變壓室三部分。SF6負荷開關安裝于高壓室內，干式變壓器或油浸式變壓器安裝在變壓器室內，低壓動力、照明、無功補償?shù)劝惭b在低壓室內（另辟出計量室）。其三部分室內高均為2.1m，維護人員可方便地站在地面上檢修。高壓室、變壓器室、低壓室電器元件通過母線電纜相互連接形成主回路。變電站可以在高壓室、變壓器室、低壓室正門進行安裝調試和維護。
變電站箱體均采用模塊化設計，用高強度的螺栓連接，便于組裝。底部基礎采用槽鋼焊接而成，底部基礎四角落有起吊套，便于吊裝。主體結構采用雙層結構的彩鋼板，色彩鮮艷。箱體側面裝有換氣扇進行通風循環，通過溫控儀，自動控制變壓器室內的換氣扇的運行，保證箱內良好通風。其頂部具有隔熱、保溫和防凝露等多種功能，四周有防水檐。高壓部分具有五防閉鎖裝置。
|
|
|
| |
|
|
|
|
|
