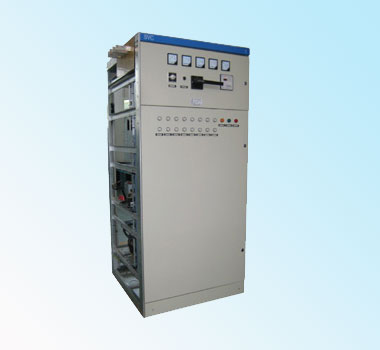

SVC低壓無功功率補償裝置 |
| |
|
| |
| |
|
技術參數
|
額定絕緣電壓：
|
AC660V
|
|
額定工作電壓：
|
AC380V
|
|
額定電流最大為：
|
475A
|
|
一次元件的分?jǐn)嗄芰Γ?
|
15kA
|
|
主母線的額定短時耐受電流：
|
15kA
|
|
主母線的額定峰值耐受電流：
|
30kA
|
|
|
|
|
一、概述
SVC動態無功補償裝置是一種根據電網無功功率需求自動投切的電容補償裝置，它主要用于各種配電系統的低壓側，對電力系統降損節能有著重大的技術經濟意義。
二、正常使用條件
1、 周圍空氣溫度
a)周圍空氣溫度不超過+40℃，不低于-5℃，而且在24h內其平均溫度不超過+35℃。
b) 周圍空氣溫度的下限為-5℃。
2、天氣條件
a)空氣清潔，在最高溫度為+40℃時，其相對濕度不超過50%，在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
b)電容補償裝置周圍微觀環境的污染等級為GB 7251.1-2005規定的污染等級3。
3、海撥
安裝場地的海撥不超過2000m。
4、周圍介質無爆炸及易燃危險，無足以損壞絕緣及腐蝕金屬的氣體、無導電塵埃。
5、安裝場地?zé)o劇烈振動和沖擊。
6、 安裝的傾斜度不超過5°。
7、 電壓波動不超過±10%。
三、結構特點
1、由于柜體采用組裝式和小部分焊接結構，減少了免除焊接變形和應力。使多種補償方案的結構制造簡單易行。
2、零部件外形尺寸和開孔采用20mm標準模式數孔，零部件通用性強，組裝方便，有利于減少工裝總數。
3、產品特點
由于采用了國內較為先進的元器件，如一次主元件QSA用熔斷器隔離開關具有較高技術指標，一次分?jǐn)嗄芰_(dá)15kA，主母線的動熱穩定電流分別達到15kA；無功補償調節器HKCS具有投切無涌流、工作無噪音、缺相和故障保護等特點；無功補償控制器具有對取樣參數進行科學運算和自動尋優的控制方式，可自動按配置容量選擇電容器組投切，減少投切次數，提高了系統的使用壽命。因此該裝置同其它無功補償裝置相比投切速度快、投切無振蕩、無涌流，可避免在3相不平衡系統中出現過補或欠補現象。具有電諧波保護功能，補償精度高，組合方案多，無功功率的共補、分補組合形式多樣，使用壽命長，便于維護，安全可靠，方便、靈活等特點，對減少電網污染、降損節能、提高供電質量的效果顯著，是理想的無功功率補償裝置。
|
|
|
| |
|
|
|
|
|
