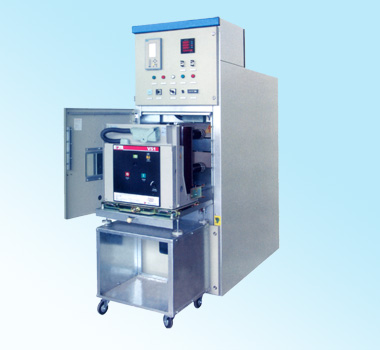

KYN28-24/2500-315型鎧裝移開式金屬封閉開關設備 |
| |
|
| |
| |
|
技術參數
|
額定電壓
|
24kV
|
|
額定電流
|
2500A
|
|
短時耐受電流 4S
|
31.5kA
|
|
峰值耐受電流
|
80 kA
|
|
絕緣等級
|
1min工頻耐壓 相間、相對地：65kV 隔離斷口：79 kV
|
|
|
雷電沖擊耐壓 相間、相對地：125kV 隔離斷口：145 kV
|
|
防護等級
|
IP4X
|
|
外形尺寸（寬X深X高）
|
1000mm*1810mm*2450mm
|
|
|
|
|
一、概述
KYN28-24型鎧裝移開式金屬封閉開關設備系24kV三相交流50Hz單母線及母線分段的成套裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次發電所的受電、送電等，實行控制保護、 監測之用。
二、使用范圍
1、 周圍空氣溫度
最高溫度 +40℃
日平均值不大于+35℃
最低溫度 -10℃
2、海拔
海拔高度≦1000m
3、 溫度
日平均相對溫度 不大于95℃
月平均相對溫度 不大于90℃
4、 地震
地震烈度不超過8度
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
5、 對于特殊運行環境如：高濕度、溫度變化較大的氣候環境，具有II級以下污穢、震動、設計中應作出一些特殊處理。
三、 結構和特點
柜體尺寸為1000mm X 1810mm X 2450mm （寬X深X高）。真空斷路器可采用VN2-24、VEP-24、VD4-24、VBM-24或ZN□-24（VN1）手車式，柜體采用進口敷鋁鋅鋼板，經數控機床加工，并采用多重折彎工藝，全拼裝結構，整個柜體不僅具有加工精度高、防腐蝕性與抗氧化能力強等優點，且由于采用多重折彎工藝，使本產品柜體較其它同類產品柜體重量輕、機械強度高、外形美觀。接地刀操作聯鎖機構，活門機構等均沿用本公司KYN28-12的結構形式，尺寸適當放大，并加強其強度。為了提高工頻耐壓等級，在相間另外增加了5mm絕緣隔板，從而完全保證了65kV以上的工頻耐壓試驗的順利通過。整個柜體被金屬隔板分成四個獨立的小室：母線室，手車室，電纜室，儀表室，高壓室均設有壓力釋放通道，手車室與母線室、饋電室之間設有金屬活門。開關柜防護等級可達IP4X，互感器吊裝或后置安裝，電纜室空間寬裕，可并接多根電纜，零序可安裝在柜內。
|
|
|
| |
|
|
|
|
|
