一、概述

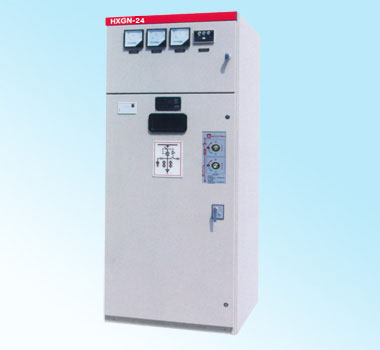

HXGN□-24箱型金屬封閉環網開關設備都具有體積小，重量輕，機械壽命長，維護檢查工作量小，運行安全可靠等諸多優點。HXGN□-24箱型金屬封閉環網開關設備，由于其SF6負荷開關體積小，因此柜體體積比真空負荷開關更小。該產品除一般環網柜場合可以使用外，還可以配置在預裝式變電站高壓室內使用。
二、使用環境條件
1、正常工作條件
a.周圍空氣溫度： 上限 +40℃， 下限 -25℃。
b. 海拔：設備安裝場所的最大海拔高度1000m。
c. 相對濕度：日平均值不大于95%；月平均值不大于90%。
d.地震：地震烈度不超過8度。
e.周圍空氣應不受腐蝕性或可燃氣體，水蒸氣等明顯污染，無嚴重污穢及經常性的劇烈振動。
2、特殊工作條件：超過GB3906和本技術條件規定的正常使用環境條件時，由用戶和制造廠協商。
三、主要結構
1．柜體由進口敷鋁鋅或國產優質冷軋鋼板經數控機床沖剪鉚合而成（鋼板框體需噴塑處理）。
2．主要元件
2.1．開關柜將母線、負荷開關、斷路器、隔離開關、接地開關等高壓元件安裝在封閉的氣室內,用插接式全絕緣的電纜附件與進出電纜相連,柜之間的母線連接也用插接式固體絕緣連接頭,沒有暴露在空氣中的高壓帶電體。熔斷器選用杭州博達電器有限公司生產的撞擊式熔斷器。
2.2．傳感器及帶電顯示器
可分別選用進口或國產電容式傳感器或相配套的顯示器。
|
